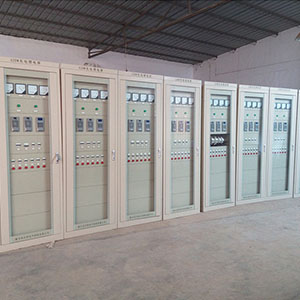

直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。主要應用于電力系統中小型發電廠、水電站、各類變電站，和其他使用直流設備的用戶(如石化、礦山、鐵路等)，適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。

高壓柜為什么要使用直流屏呢??對于這個問題你了解多少呢?下面小編就這個問題來給你介紹一下，希望對你有所幫助。
高壓設備多數采用電動的操作方式，但未送電前沒有低壓電源，另外把一路低壓電源引進變電所不切實際，但是從高壓進線處變一個獨立的低壓電源，隱患又比較大。所以就應該有能對高壓配電設備提供操作電源的產品。
直流屏作為操作電源和信號顯示報警的系統，為較大較復雜的高低壓(高壓更常用)配電系統的自動或電動操作提供電能源，另可以與中央信號屏綜合設計在一起。根據用戶工程需要進行選擇，功能的不同或配置不同，其造價出入也比較大。
高壓室內直流屏的主要作用就是為高壓開關的合閘機構提供電源，比如說電磁式(CD)的合閘機需要的直流電流就很大，而彈簧儲能式(CT)合閘機需要的直流電流就不是很大，只要電壓能保證儲能電機的正常工作就可以，另外還可以為高壓開關柜頂部的直流小母線提供信號、控制、報警等這些回路的直流電源，以及一些繼電保護和自動裝置提供的直流電源.
